Kas ir čaumalas un cauruļu siltummaiņi? (Augsts darba siltummainis)

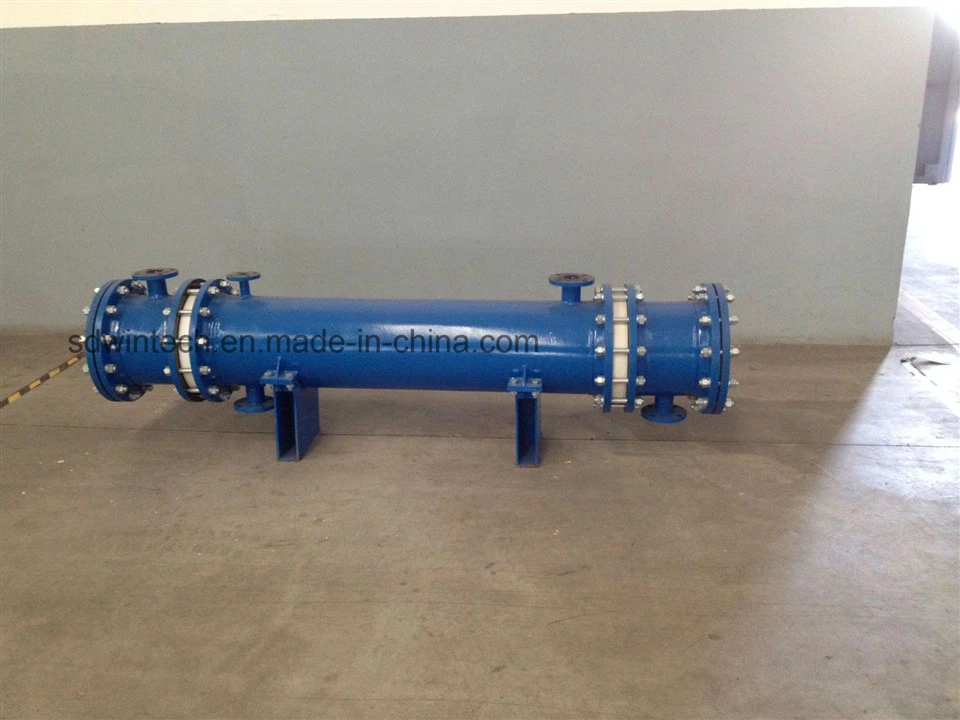

Šis ir tipisks apvalka un caurules siltummainis. Ņemiet vērā daudzās iekšējās caurules (konstrukcijas iekšpusē) un apvalku, kas tās atrodas.
Visi siltummaiņu pamatā ir viens un tas pats princips, tas ir, karsts šķidrums, kas plūst virs/ap vēsāku šķidrumu, pārnes siltumu (un līdz ar to arī enerģiju) aukstā šķidruma virzienā. Padomājiet par pirmo reizi, kad aukstā dienā satverat stūri. Sākumā temperatūras atšķirība starp jūsu roku un stūri ir milzīga, un jūs varat sajust, cik tā ir auksta. Tomēr, ja jūs turaties pie riteņa, daļu no karstuma rokās absorbē aukstais ritenis, un ritenis "sakarst". Šis piemērs ir intuitīvs veids, kā izprast pamata principu, kas ir siltums, kas ir karstums, kas ir no karstuma ", kas ir dažiem šķidrumiem.
Īsumā runājot, čaumalas un caurules siltummainis ir ierīce, kas termiskā kontaktā ievieto divus darba šķidrumus. Tas izmanto cauruli, kas atrodas ārējā cilindriskajā apvalkā. Šie divi pilnīgi kanāli parasti ir izgatavoti no vadītspējīgiem metāliem, kas ir viegli izpildāmi siltums (tērauds, alumīnija sakausējums utt.). Caurules pārvadā šķidrumu no ieplūdes uz āru ("caurules puse" plūsmas), savukārt ar šiem piperiem ir atsevišķi šķidrumi ("čaumalas" plūsmas). Cauruļu skaits, ko sauc par saišķiem, noteiks, cik liels virsmas laukums tiek pakļauts apvalka pusē, un tādējādi tas, cik daudz siltuma tiek pārnests. Šīs ierīces ir viens no efektīvākajiem siltuma apmaiņas līdzekļiem, jo tās ir viegli ražot, uzturēt, kompaktas un nodrošina labu siltuma pārnesi. Tie ir plaši izplatīti rūpniecībā, ko izmanto kondensatoros, turbīnu dzesētājos, iztvaicētājos, ūdens piedzimšanā utt.
Kā darbojas apvalka un cauruļu siltummaiņi?

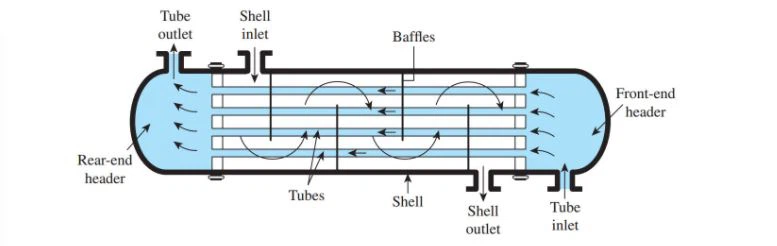

Iepriekš redzamajā attēlā parādīta tipiska apvalka un cauruļu siltummaiņu konfigurācija ar Easy - līdz - Lasīt etiķetes. As mentioned earlier, the basic point of shell and tube heat exchanger is to make the hot fluid pass through the cold fluid without mixing with it, so that only heat is transferred.The figure above shows two inlets and two outlets in which each fluid starts at its respective inlet and flows out of the device through the outlet.The pipe side flows through the bundle (held in place by a metal plate called a tubeplate or tubeplate) and out of the pipe Outlet.Incilary, apvalka sānu plūsma sākas pie apvalka ieplūdes, iziet cauri šīm caurulēm un pēc tam izplūst apvalka izejā. Apkopojiet caurules abās saišķa pusēs. Izveidojiet uzglabāšanas tvertnes caurules sānu plūsmai, un tās var sadalīt vairākās sekcijās atkarībā no konkrēta siltuma apmaiņas veida.
Apvalka un caurules siltummaiņi var būt vieni - fāze vai divi - fāze. Viens - fāzes siltummainis visu procesu saglabā šķidruma konstantes fāzi (piemēram, šķidrs ūdens ieplūdes un šķidra ūdens atstāšana), savukārt divi - fāzes siltummaiņa izraisa fāzes maiņu siltuma pārneses procesā (piemēram, tvaika ienākšana un šķidrā ūdens atstāšana). Tie var būt arī viens - Pass vai Multi - caurlaide un vienkārši aprakstīt, cik reizes caurules/čaumalas iziet cauri aprīkojumam. 1. attēlā parādīta multipass konfigurācija, kurā apvalka plūsma vairākas reizes iziet cauri dzesēšanas šķidruma caurulei, pirms izplūst caur kontaktligzdu. Ja defleks nav parādīts 1. attēlā, siltummaini tiks uzskatīts par vienu - ierīci, jo caurules sānu plūsma un apvalka sānu plūsma iziet cauri tikai vienu reizi.
Specifikācijas un atlases kritēriji
Šie siltummaiņi tiek plaši izmantoti ķīmiskajās rūpnīcās, ģeneratoros, ledusskapjos un citās nozarēs. Modulāros siltummaiņus var iegādāties un darbosies lielākajā daļā nelielu - mēroga situāciju, bet lielākiem siltummaiņiem ir nepieciešams papildu kāju darbs. Tie ir veidoti, pamatojoties uz procesiem, kuros viņi ir iesaistīti; tāpēc ir jāveic procesa projektēšana, lai tā īpašie dizaina parametri sakrītu ar TEMA standarta daļām. Šajā veidā pircēji var pasūtīt savu siltummaini un zināt, ka tas darbosies nevainojami savā lietojumprogrammā.
Parametri, kas mums jāveic procesa dizains:
Šķidrumu sastāvs un plūsmas ātrums
Vēlamās temperatūras izmaiņas
Nepieciešamās šķidruma īpašības (blīvums, viskozitāte, siltumvadītspēja)
Vēlamā darba temperatūra un spiediens
Šis saraksts nebūt nav izsmeļošs, bet šo parametru definēšana tuvinās jums vienu soli tuvāk pareizajam siltummaini veidošanai. Vislabāk ir vispirms izprast nepieciešamās mehāniskās un termiskās vajadzības pirms došanās pie jebkura pārdevēja, tāpēc izmantojiet šos jautājumus, lai palīdzētu noteikt siltummaiņa pielietojuma vajadzības.
Galvenie starptautiskie standarti, kas jāievēro apvalka un cauruļu siltummaiņu projektēšanas un izgatavošanas laikā:
ASME VIII sadaļa Div.1
Tema
API 660
